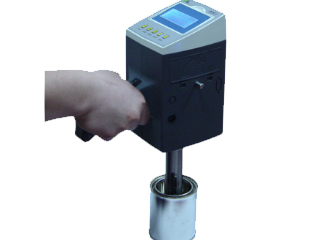

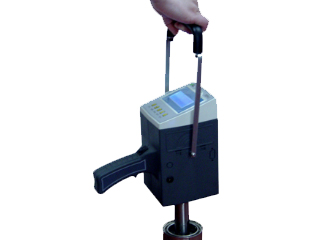

JS-XZ型粘度计是一个便携手持式的仪器，通过插入流体进行即时测量。传感器部分是固体结构没有可移动部分，该手持粘度计是在台式粘度计基础研发，将探头、显示器、电池集中在一起，告别传统台式粘度计笨重，移动麻烦等缺点。便携，有较强移动性，对样本能进行迅速地分析、评估，不需要采样只需直接插入被测液体几秒钟，静等几秒即可得出粘度值。

一、技术参数

1、测量范围（cp）： 0～10000cp

2、转子转速（r/min）：6、12、30、60；

3、转子规格：1^#、2^#、3^#、4^#；

4、测量误差(F·S)：±1%；

5、工作电源：配套电池，可充电（能连续工作8小时）

6、环境温：-20℃～80℃；

7、尺寸

探头：直径：3cm、长度15cm

显示器：长10cm、宽8cm、高15cm

重量：2kg

二、工作原理

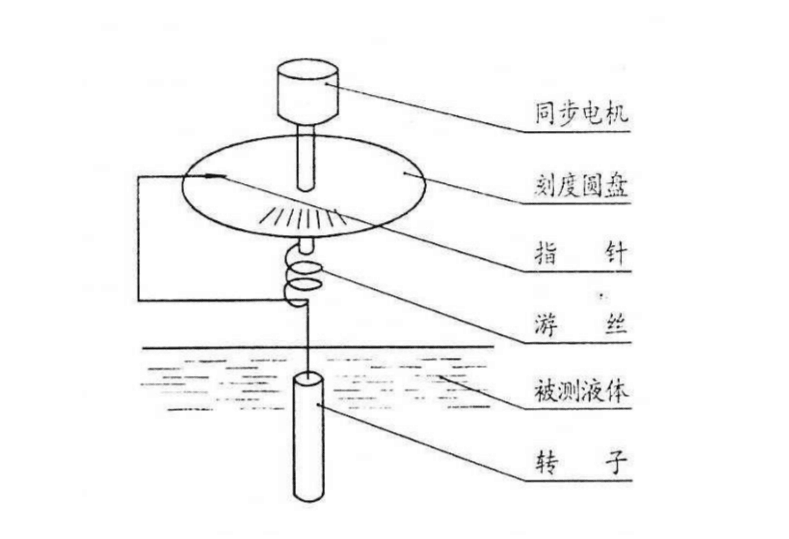

结构原理图

图 1

1、进电机以稳定的转速旋转，连接刻度圆盘，再通过游丝和转轴带转子旋转。如果转子未受到液体的阻力，则游丝、指针与刻度盘同速旋转，指针在刻度圆盘上指出的读数为“0”。而当转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡，最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。将读数乘上特定的系数即得到液体的粘度（mpa·s）。

2.利用电机系统及电子器件进行变速，由专用旋转旋钮操作，分四档转速，可以根据测定需要选择。

3、器不同规格附有 1 至 4 号四种转子，可根据被测液体粘度的高低随同转速配合使用。

4、读数精确，仪器装有指针固定控制装置（指针控制杆）。当转速较快时（60 转/分），无法在旋转时读数，这时可以按下指针控制杆，使指针固定下来，便于读取准确的读数。

三、产品特点

◆微电脑控制技术、用户友好界面；

◆全新的人性化设计、操作简捷、精确快速测量；

◆具备满量程、各挡线性度计量校正；

◆新款设计、LCD显示屏、

◆防滑手柄设计、超量程报警；

◆屏幕直接显示温度、粘度、转速、百分计扭矩、转子编号以及所选用转子在当前转速下可测的粘度值；

◆独特的结构设计，确保使用寿命与测量准确性；

◆交直流电源二用设计，锂电池供电连续测量8个小时而不需充电；

◆便携式包装，可用于野外、实验室以及工厂流水线、现场流体粘度测量。

四、主要应用

    油墨  胶水  乳胶   溶剂型胶粘剂

    聚合物溶液  石油  油漆涂料  溶剂

    化妆品  牛奶制品  药品  果汁等等

五、注意事项

1、本仪器适用于常温环境下使用。

2、仪器必须在指定频率和电压允差范围内测定，否则会影响测量精度。

3、装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作，不要用力过大，不要使转子横向受力，以免转子弯曲。

4、装上转子后不得将仪器侧放或倒放。

5、一定要在电机运转时变换转速。

6、连接螺杆和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动时的稳定性。

7、每次使用完毕应及时清洗转子（不得在仪器上进行转子清洗），清洁后要妥善安放。

8、不得随意拆动调整仪器零件，不要自行加注润滑油。

9、悬浊液、乳浊液、高聚物及其它高清度液体中很多都是“非牛顿液体”，其表面粘度随切变速度和时间变化而变化，故在不同的转子、转速和时间下测定其结果不一致是属正常情况，故本仪器对于非牛顿液体测得的粘度值只能作为参考值（一般非牛顿液体的测量应按其测量要求中规定的转子、转速和持续时间来进行，或固定测量的条件、环境，进行对比测量来验证其粘度是否合格）。

10、做到下列各点能测得较精确的数值：

⑴ 精确地控制被测液体的温

⑵ 将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度一致。

⑶ 保证液体的均匀性。

⑷ 测定时尽可能将转子置于容器中心。

⑸ 防止转子浸入液体时有气泡附粘于转子下面。

⑹ 变换转子或转速使刻度盘上的读数偏高些。

(7) 保证转子的清洁。

(8) 严格控制使用操作规则进行操作。

11、开机后指针不动，请注意检查一下指针控制杆（原用橡皮筋圈住）是否松开，如果未松开请松开后轻巧=轻按动几下看指针是否有上下的动作，如有，则指针能正常工作。

12、仪器在出厂前已经将游丝调整好，因此开机后只要仪器正常运转指针一般都在零位。如果发现指针不在零位，则先检查一下仪器水平是否调整好，若水平未调整好，指针会偏离零位，应先调整好仪器的水平后再观察指针是否指在零位。

特别提醒：本仪器由变速箱、指针游丝、玛瑙轴承等组成，属于精密仪器，因此，用户在安装、试验时须认真仔细，轻拿轻放，按要求正确操作；一般情况下，不得随意拆卸与调整零部件。如果发现由于运输原因造成仪器损坏、指针掉落（或游丝振乱）、外壳破损等问题，请即与本公司销售部或维修部联系
